挑選固態硬碟（Solid-State Drive）時，除了檢視主機板上的 PCIe 規格怎麼看？顯示卡與 SSD 搭配與選購要點確認匯流排頻寬之外，真正決定資料保存可靠度、總寫入壽命（TBW）與大檔案連續寫入速度的關鍵，就是內部的 SSD 顆粒（NAND Flash 快閃記憶體）。究竟常見的 SLC、MLC、TLC、QLC 差在哪裡？為什麼許多標榜高速讀取的廉價硬碟，傳大檔案到一半速度會跌到比傳統硬碟還慢？這篇筆記將從底層記憶單元架構到晶圓等級完整拆解。

⚡ 快速跳轉（依需求直達重點）：

需要直接核對各類顆粒壽命與規格？跳至：SLC / MLC / TLC / QLC / PLC 規格對照表

擔心買到次級晶圓顆粒？跳至：正片、白片、黑片的晶圓分級避坑重點

一、決定 SSD 顆粒壽命與速度的底層原理：單記憶單元位元數與 2ⁿ 電壓狀態

NAND Flash 快閃記憶體儲存資料的基本單位稱為 記憶單元（Memory Cell，如浮閘電晶體 Floating-Gate Transistor 或電荷捕捉結構 Charge Trap）。主控晶片透過精準控制注入記憶單元內的電子數量，並量測其**臨界電壓（Threshold Voltage, Vth）**的高低，來判讀裡面存的是 0 還是 1。

隨著製程演進，為了在相同面積的矽晶圓上塞進更大容量、降低每 GB 成本，工程師讓單一記憶單元儲存越來越多個位元（Bits per Cell）：

SLC（Single-Level Cell，單層式儲存）：1 個 Cell 儲存 1 bit，只需區分 2¹ = 2 種電壓狀態（0 與 1）。
MLC（Multi-Level Cell，雙層式儲存）：1 個 Cell 儲存 2 bits，需區分 2² = 4 種電壓狀態（00、01、10、11）。
TLC（Triple-Level Cell，三層式儲存）：1 個 Cell 儲存 3 bits，需區分 2³ = 8 種電壓狀態（000 ～ 111）。
QLC（Quad-Level Cell，四層式儲存）：1 個 Cell 儲存 4 bits，需區分 2⁴ = 16 種電壓狀態（0000 ～ 1111）。
PLC（Penta-Level Cell，五層式儲存）：1 個 Cell 儲存 5 bits，需區分 2⁵ = 32 種電壓狀態（00000 ～ 11111）。

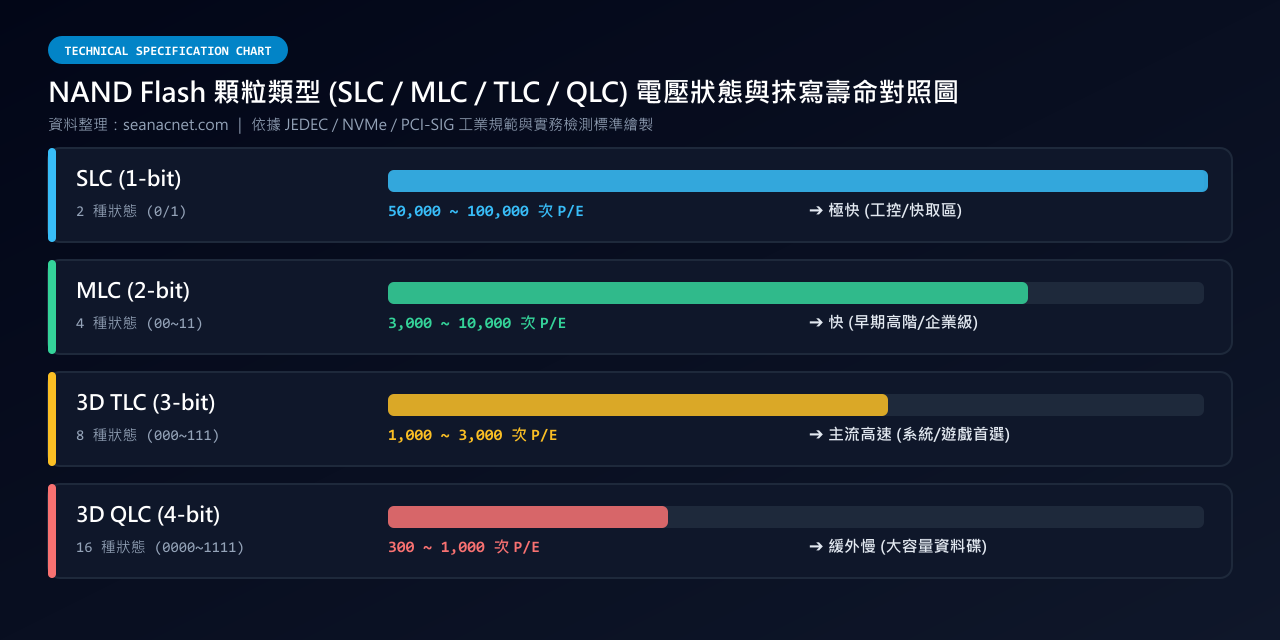

圖：NAND Flash 顆粒類型 (SLC / MLC / TLC / QLC) 電壓狀態與抹寫壽命對照圖

為什麼單一 Cell 塞越多 bit，速度越慢且壽命越短？

寫入時間倍增（需反覆微調電壓）：
在 SLC 中，只需把電子直接充入或放空即可分辨 2 種狀態；但在 QLC 中，相同的最高電壓區間被切成了 16 個極度狹窄的電壓格。主控晶片寫入時必須透過「漸進式脈衝寫入（ISPP）」反覆微調並驗證電壓，導致 QLC 原生寫入速度遠低於 TLC。
氧化層磨損導致電壓漂移（P/E Cycle 壽命下降）：
每次執行寫入與抹除（Program / Erase，簡稱 P/E Cycle），高壓電子都會穿隧通過絕緣氧化層，造成氧化層逐漸劣化並漏電。SLC 只有 2 種狀態，即使氧化層輕微漏電也不易誤判；但 QLC 的 16 個電壓區間彼此貼得極近，只要經過數百次抹寫造成些微電壓偏移，就會發生位元翻轉錯誤（需依賴 LDPC 錯誤修正碼救援），因此可承受的 P/E 抹寫次數大幅降低。

二、SLC、MLC、TLC、QLC、PLC 規格與壽命對照表

以下整理五大 SSD 顆粒 類型的單單元容量、電壓狀態數、理論 P/E 抹寫壽命與實務定位對照（控制在 4 欄以便手機與桌機直觀閱讀；表中 P/E 次數會依製程、廠牌與韌體而異，僅供概念參考）：

顆粒類型 (全名)	單 Cell 位元與電壓狀態	理論抹寫壽命 (P/E Cycles)	緩外速度表現與實務應用定位
SLC (`Single-Level Cell`)	1 bit / 2 種狀態	50,000 ～ 100,000 次	讀寫極快、成本最高；現用於軍事工控與消費級 SSD 內部的動態 SLC 快取區
MLC (`Multi-Level Cell`)	2 bits / 4 種狀態	3,000 ～ 10,000 次	緩外不掉速、穩定耐用；目前已退出一般消費市場，僅見於特定工控與伺服器碟
3D TLC (`Triple-Level Cell`)	3 bits / 8 種狀態	1,000 ～ 3,000 次	目前絕對主流甜點；速度、壽命與價格最均衡，系統碟與主力工作碟首選
3D QLC (`Quad-Level Cell`)	4 bits / 16 種狀態	300 ～ 1,000 次	單顆容量大、成本低；但緩外寫入僅 80～150 MB/s，適合少寫多讀的冷資料遊戲碟
PLC (`Penta-Level Cell`)	5 bits / 32 種狀態	約 100 ～ 300 次（依製程而異、僅供概念參考）	電壓區間極窄、訊號雜訊比高；僅定位於資料中心取代傳統硬碟的冷儲存（WORM）

三、TLC 與 QLC 哪個好？3 大真實使用體感差異

目前一般消費者在電商或電腦門市選購 M.2 SSD 時，絕大多數的產品都是 3D TLC 或 3D QLC。許多人看到兩者在包裝盒上的「最高連續讀取速度」都標示 5,000 MB/s 或 7,000 MB/s，就誤以為效能一樣，實際上兩者在以下三個場景有顯著落差：

1. 快取耗盡後的「緩外原生寫入速度」差了 5 到 10 倍

無論是 TLC 還是 QLC SSD，廠商都會將一部分空間模擬成 1-bit 的 SLC Cache（動態快取） 來應付日常小檔案寫入。

當你一次複製超過 100GB～200GB 的 4K 影片素材、虛擬機映像檔或大型遊戲資料夾，把 SLC 快取區寫滿後：
- 主流 3D TLC SSD：緩外真實寫入速度仍可維持在 600 MB/s ～ 1,500 MB/s。
- 多數 3D QLC SSD：緩外真實寫入速度會瞬間跳水至 80 MB/s ～ 150 MB/s，甚至比 7200 轉的傳統機械硬碟（HDD）還要慢！

2. 硬碟容量裝滿 70% 後的性能衰退幅度

因為 QLC 的動態 SLC 快取極度仰賴「尚未使用的空閒空間」（把 4-bit 空間拿來當 1-bit 用，等於 4GB 空閒空間只能換 1GB 快取），一旦你的 QLC 硬碟容量使用了 75%～80% 以上，可用來模擬 SLC 快取的池子就會大幅縮水，隨便傳一個 20GB 的檔案就會立刻撞牆掉速。

3. 總寫入位元組數（TBW）與保固標準差異

以市面上同為 1TB 容量、提供 5 年有限保固的 M.2 SSD 為例：

1TB 3D TLC SSD：官方標示保固總寫入量通常為 600 TBW ～ 800 TBW。
1TB 3D QLC SSD：官方標示保固總寫入量通常僅有 200 TBW ～ 320 TBW（約為 TLC 的三分之一至二分之一）。

四、比 TLC/QLC 更重要的隱藏指標：原廠正片、白片與黑片等級解析

在 PTT PC_Shopping 板或硬體論壇討論 SSD 顆粒 時，常會聽到資深玩家強調「買 TLC 也要認明原廠正片，避開白片與黑片」。需先說明：「正片、白片、黑片」是台灣玩家社群的俗稱，並非 JEDEC 或原廠公布的官方標準，各人定義略有出入，以下為社群中較常見的中性理解：

顆粒晶圓等級	封裝與打標方式	品管標準與出廠來源	穩定度與選購建議
原廠正片 (`Original Good Die`)	顆粒表面雷雕原廠品牌 Logo 與完整型號（如 Micron、Kioxia、Samsung、SK Hynix、YMTC）	晶圓階段與封裝後皆通過原廠最嚴格的高低溫與電氣可靠度測試	強烈推薦；資料安全度最高，系統碟與重要專案碟唯一首選
白片 (`Unmarked / Non-OEM-marked`，社群俗稱)	多指未打原廠標記即出貨的料，來源與品管標準依供應商而異	實際等級不一，可能是降規或剩餘料，不等於一定劣質	視品牌而定；挑選一線大廠主力型號並確認保固條款，較適合作為遊戲碟，重要資料仍須備份
黑片 (`Downgrade / Re-marked`，社群俗稱)	多指淘汰料、翻新料或被改標的顆粒，表面印字可能模糊或被重新雷雕	品管不確定，常需靠主控屏蔽壞塊湊容量（註：美光旗下 SpecTek 是依規格降規出貨的合法品牌，不應直接等同黑片）	建議避開；可能發生壞塊暴增（0E 錯誤）、無預警掉碟或變磚

全球 6 大 NAND Flash 原廠顆粒陣營一覽

全球具備自主研發與生產 NAND Flash 晶圓能力的原廠（Original Manufacturers）僅有 6 家，其餘數十個 SSD 品牌皆為向這 6 家採購晶圓或顆粒的「模組廠」：

Samsung（三星電子）：主要供自家品牌 SSD（如 990 PRO、980 PRO）與企業級客戶使用。
SK Hynix（SK 海力士，含旗下 Solidigm）：自家生產 P41 Platinum / Solidigm P44 Pro，同時供應部分一線模組廠。
Micron（美光科技）：其 176 層（B47R）與 232 層（B58R）3D TLC 是各大高階模組廠廣泛採用的主力正片。美光旗下的 Crucial 消費級品牌已宣布退出市場（2025 年 12 月宣布、消費級出貨至 2026 年 2 月），目前僅剩庫存與既有產品保固，不再列為選購對象。
Kioxia（鎧俠，原東芝記憶體 Toshiba Memory）：與 SanDisk 共同投資日本四日市等晶圓廠（SanDisk 於 2025 年 2 月自 Western Digital 分拆），旗下 BiCS5（112 層）、BiCS6（162 層）與 BiCS8（218 層）顆粒口碑極佳（若想對照 WD 硬碟產品線定位，可參考快速查看 Western Digital 硬碟差異： WD 藍標、黑標、紅標、紫標、金標對照表）。
SanDisk（閃迪，2025 年 2 月自 Western Digital 分拆；WD 保留硬碟業務）：與鎧俠合作 BiCS 3D NAND 產線，SSD 產品（含 WD_BLACK SN850X、SN770 等系列）現由 SanDisk 營運。
YMTC（長江儲存）：採用 Xtacking 晶棧架構，生產高密度 3D TLC 與 QLC 顆粒。

💡 實務排查與選購技巧：如果你剛買了一顆 M.2 SSD，想在不撕除散熱保固貼紙的前提下，直接驗證裡面到底是不是原廠正片、屬於 TLC 還是被偷換成 QLC，可以接著閱讀下一篇實作教學：SSD 顆粒查詢與主控辨識教學：免撕保固貼紙，用 Flash ID 查出真實顆粒廠牌與型號；若想直接查看各大原廠與模組廠的主力型號等級對照表，則可參考 SSD 品牌比較與等級對照表：原廠顆粒廠 vs 模組廠差異，美光、金士頓、WD、鎧俠、三星選購推薦與容量建議。

五、常見問題（Q&A）

Q1：現在市面上還買得到真正的 MLC 顆粒 SSD 嗎？值得特地去找老庫存嗎？

目前消費級市場除了極少數工控產品或天價清庫存老型號（如早期 Samsung 970 PRO）之外，已全面轉向 3D TLC。不建議一般玩家刻意高價收購二手或庫存 2D/早期 3D MLC，因為現代 176 層～232 層 3D TLC 搭配先進的 LDPC 錯誤修正與磨損均衡演算法，1TB 容量的耐寫度已達 600～800 TBW（相當於每天寫入 100GB 連續寫 16～21 年），且 PCIe 4.0 3D TLC 的隨機讀寫速度與能耗表現都遠勝舊世代 MLC。

Q2：廠商宣傳的「3D NAND」或「V-NAND」是什麼意思？它是 TLC 還是 MLC？

3D NAND（三星稱為 V-NAND，立體堆疊快閃記憶體）是指「垂直蓋大樓的堆疊結構」，而不是指單一 Cell 存幾個 bit。 早期的 2D 平面 NAND 把記憶單元平鋪在一層晶圓上，微縮到 15nm 時就遇到嚴重的電子干擾極限；因此各大廠改為向上垂直堆疊（如 112 層、176 層、232 層）。3D NAND 裡面一樣分為 3D TLC 與 3D QLC，選購時不能只看到寫「3D NAND」就買，務必確認規格表標註的是 3D TLC。

Q3：QLC SSD 完全不能買嗎？什麼情況下買 QLC 是合理的？

並非完全不能買，而是看用途與價差。如果你的需求是「當作 Windows 系統碟、剪輯快取碟、資料庫開發碟」，請 100% 選擇 3D TLC；但如果你是要買一顆 2TB 或 4TB 大容量副硬碟，專門用來安裝 Steam 單機大作（遊戲只有初次下載時寫入一次，平時絕大多數都是讀取載入地圖）或存放冷備份影音，且該款 QLC SSD 比同容量 TLC 明顯便宜，那麼作為「唯讀型遊戲倉庫碟」是完全稱職的。

總結

選購固態硬碟並檢視 SSD 顆粒 時，只要掌握以下三個實務原則就能避開所有規格陷阱：

系統碟與主力工作碟鎖定「3D TLC + 原廠正片」：拒絕將 QLC 或來路不明的白牌黑片當作系統碟，確保長時間高負載寫入與系統更新時不會發生緩外暴跌或掉碟。
用 TBW 保固寫入量輔助揪出 QLC：若商品頁面只敢模糊寫「採用高品質 3D NAND」卻不寫明 TLC，直接看 1TB 容量的保固寫入量——達 600 TBW 等級者通常為 TLC，僅 200～320 TBW 者極高機率為 QLC。
搭配主控快取架構一起評估：顆粒決定了底層體質，而是否有獨立 DRAM 快取或 HMB 技術則決定了日常反應速度（詳見 SSD DRAM 快取與 DRAM-less (HMB) 差異比較）。
