前言
技術文件中常見到循序圖與流程圖，流程圖大家都看過，網路上的資料也相當豐富，因此本篇文章將聚焦於另一種在軟體開發與系統架構設計中非常常用的圖表：UML 循序圖 (Sequence Diagram，簡稱 SD，又常被稱為時序圖)。
Sequence Diagram 是什麼？
循序圖英文為 Sequence Diagram，是統一塑模語言 (UML, Unified Modeling Language) 的其中一種行為圖表。
如果要用白話來解釋，它主要是透過時間線、物件以及動作順序來繪製互動過程，能讓開發者非常直觀地看出系統在當下執行的步驟與訊息傳遞方向。如果想進一步閱讀官方或百科的原文介紹，可以參考以下資源：
Sequence Diagram 常用在哪裡？
Sequence Diagram 通常用於系統功能開發前的規劃階段，主要可用來釐清以下 4 個核心重點：
- 操作流程的先後順序
- 程式邏輯與模組之間的呼叫關係
- 各類情境中的資料流走向與回應
- 不同物件在特定時間點的互動狀態
在規劃階段先釐清上述要點，能讓整體的系統邏輯更加清晰，並提前發現規劃中的邏輯漏洞，就像是程式上線前的沙盤推演。
對於軟體開發而言，由於事前已經過完整的推演，因此在實作時能有效降低邏輯衝突，並減少操作上產生非預期狀況的機率。對於後續要接手維護的團隊成員來說，只要看過 Sequence Diagram，就能快速明白系統的大致運作與資料流向，避免憑空想像與腦補。
這也是為什麼在許多技術串接文件、系統交接文件以及規格書中，你總是能看到 Sequence Diagram 的身影。
要如何製作 Sequence Diagram？

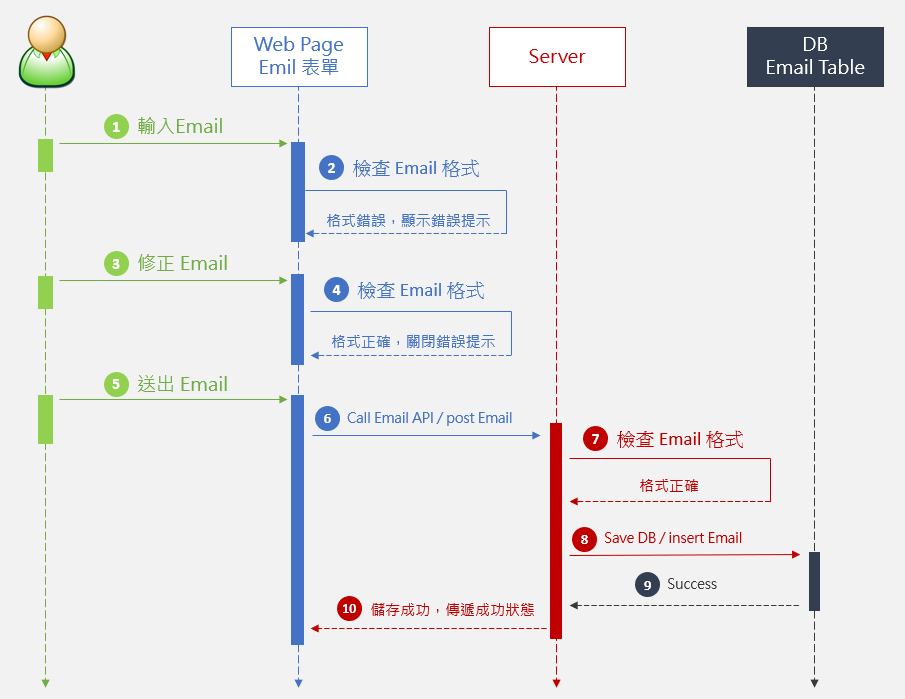

下面我們透過一個實際範例來進行說明。假設我們有一個網頁功能，用戶必須透過該頁面輸入 Email 來完成訂閱，其對應的循序圖大致會長得像下圖：
以這個訂閱功能為例，製作 Sequence Diagram 可以拆解為以下 4 個主要步驟：
Sequence Diagram 製作步驟

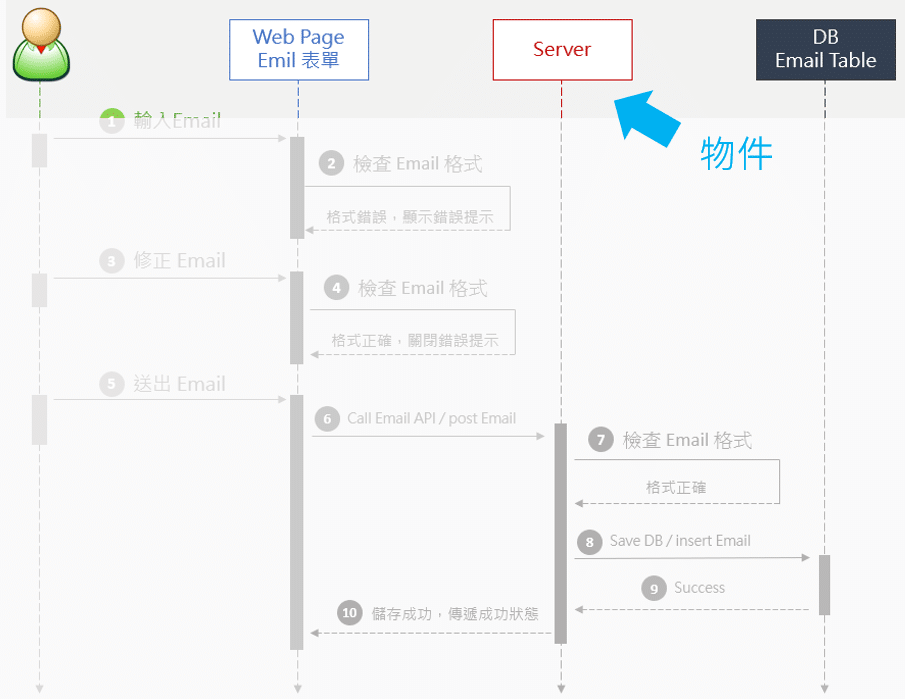

- 列出所需物件Sequence Diagram 最上方橫向排列的區塊代表參與互動的物件或元件。

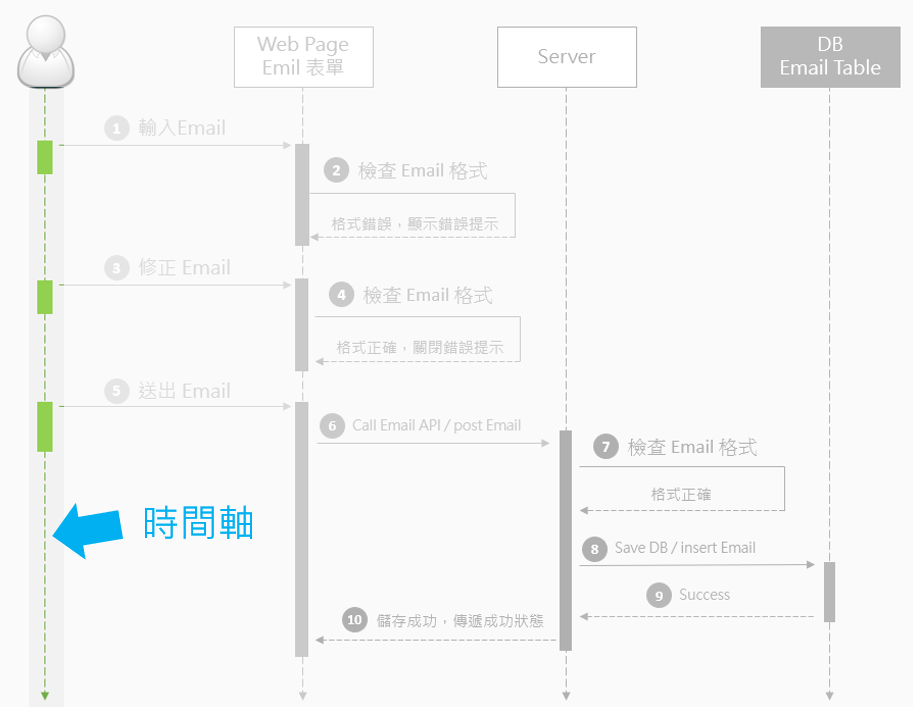

- 劃出時間軸每個物件下方延伸的直條虛線代表時間軸，時間由上往下遞增。

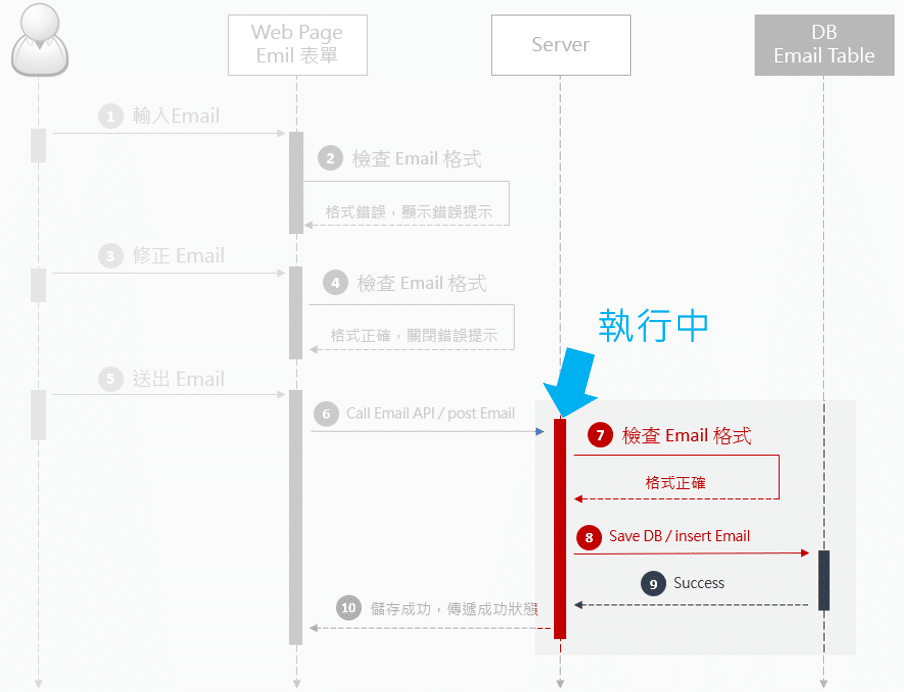

- 針對執行中的程式做標示在物件執行特定動作或方法的期間，會在時間軸上拉出一條長條框，用來代表目前處於操作中或執行中的狀態。

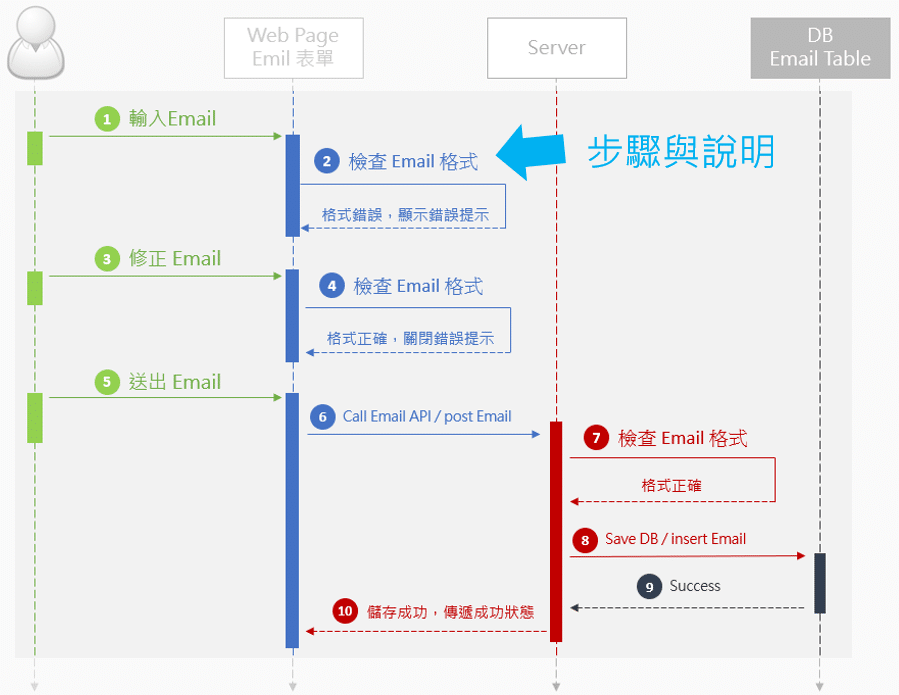

- 加上步驟與訊息說明依據操作流程的先後順序，在物件之間加上帶有箭頭的訊息線，並註明傳遞的內容與狀態。
整個完成後的循序圖如下所示，可以讓人一眼看出在每一個操作步驟中，系統分別去執行了哪些動作、資料在哪裡被處理。同樣地，若流程上有任何邏輯缺失，也能在繪製過程中及早發現並進行修正。
結論
透過白話的方式講解 Sequence Diagram (SD) 循序圖的製作觀念，希望能幫助新手快速上手。在實際進行系統設計與規格文件撰寫時，善用循序圖能大幅提升團隊溝通效率並降低開發盲點。
如果你希望看更多完整的進階解說，也可以參考下方連結：
